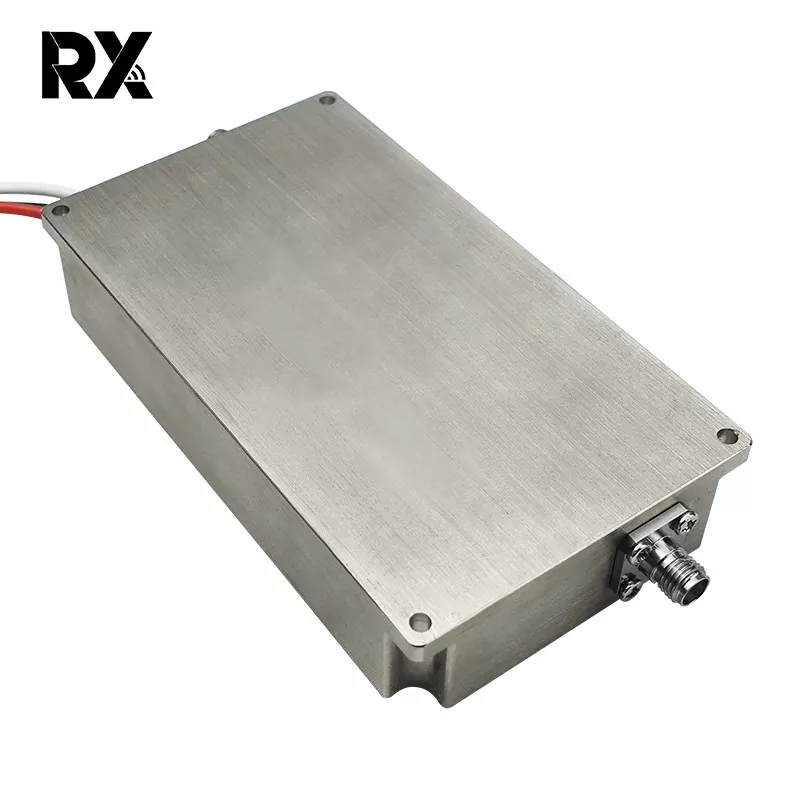

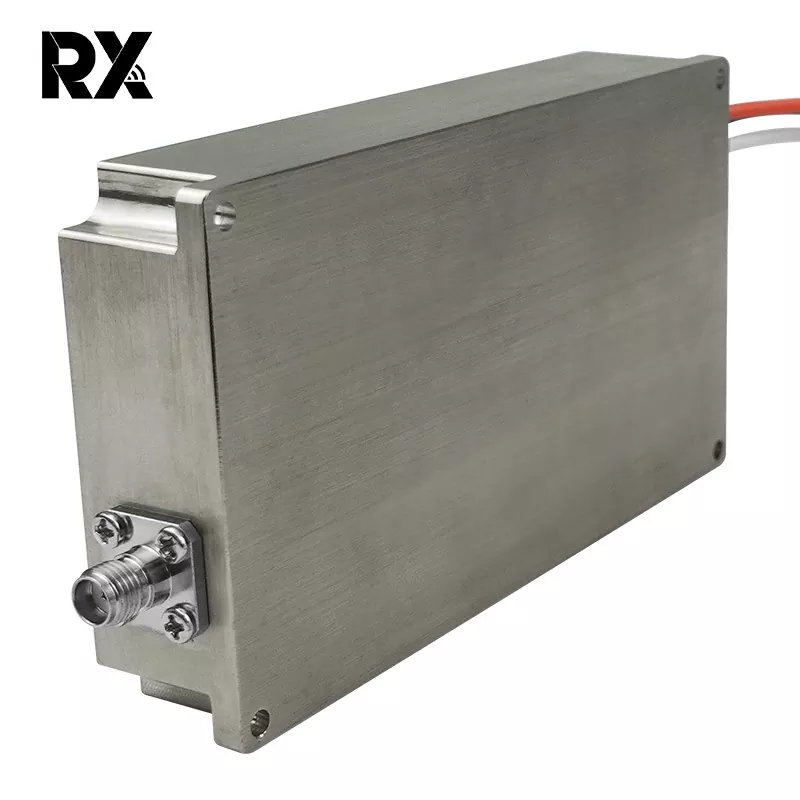

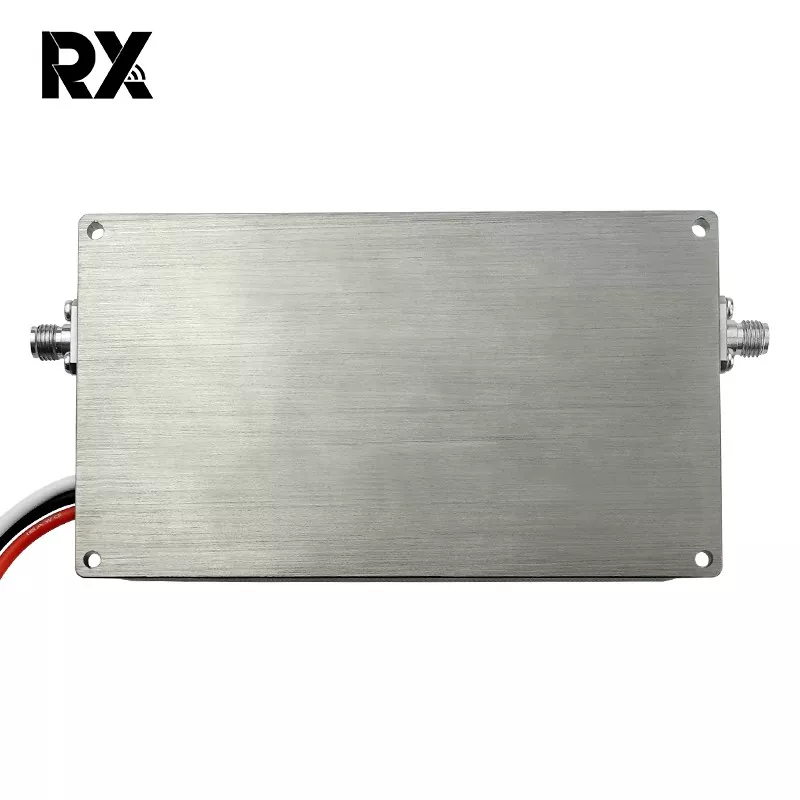

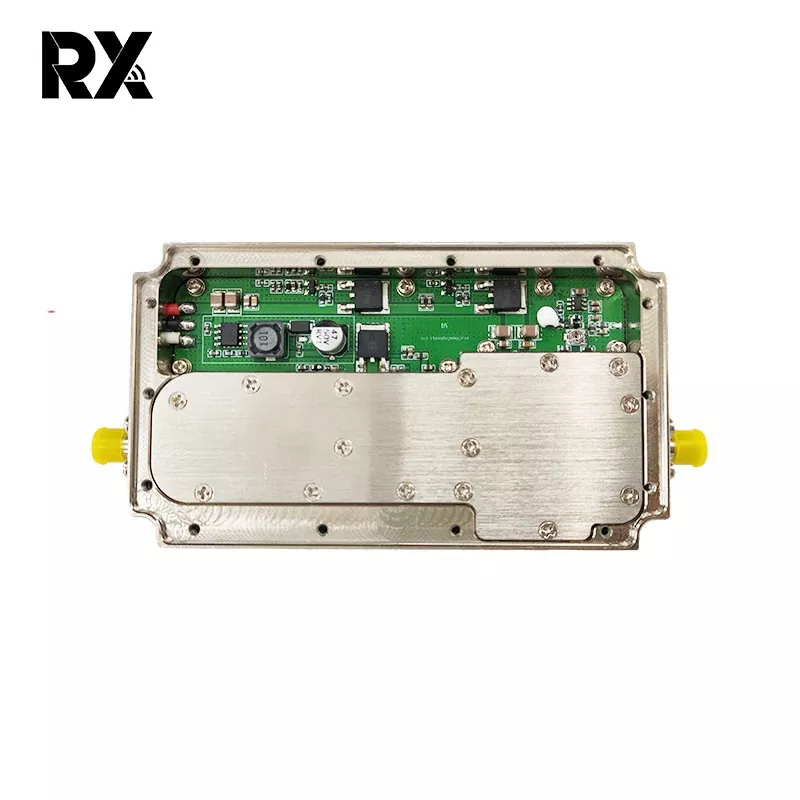

20W 500-7300MHz Ultraplačiajuostis galios stiprintuvas

Tai 20 W 500–7300 MHz be signalo šaltinio itin plačiajuostis galios stiprintuvas. Jis atlieka lemiamą vaidmenį paskirstant energiją ir apsaugant liniją sistemoje. Nors jis pats nesuteikia stiprinimo, jis gali tiksliai susilpninti, suderinti arba izoliuoti didelės galios signalus iki 20 W itin plačiu 500 MHz–7,3 GHz dažnių juostos pločiu.

Siųsti užklausą

Prekės aprašymas

Pagrindiniai privalumai:

Šis 20 W 500–7300 MHz galios stiprintuvo lustas apima 500–7300 MHz dažnius, tuo pačiu aprėpdamas L, S, C ir dalį X juostų, todėl viename luste galima naudoti kelis kartus. Tai sumažina dažnio skirstytuvo komponentų skaičių, taip sumažinant dydį ir taupant išlaidas. Tai palengvina perjungimą tarp trukdžių juostų, pašalinant išorinių signalo šaltinių ir antenų poreikį. Vienas plačiajuosčio ryšio lustas gali atlaikyti trikdžius nuo žemų dažnių, įprastų juostų iki aukštų dažnių.

Pagrindinė funkcija:

Plačiajuosčio siųstuvo-imtuvo jungtyje jis palaiko 20 W pavaros galią, viršijančią ankstesnio etapo ribą, iki tokio lygio, kurį gali apdoroti kitas lustas, neleidžiant vėlesniam LNA / maišytuvui suspausti arba perdegti. Atlaiko momentinę galią ≥ 20 W. Kai dėl antenos nesutapimo arba atviros grandinės vėlesnėje pakopoje atsispindi galia, šis 500–7300 MHz 20 W galios stiprintuvas sugeria / susilpnina atspindėtą energiją, kad apsaugotų galios tranzistorius ankstesniame etape.

Šis galios stiprintuvas, įdėtas tarp dviejų galios stiprintuvo pakopų, gali sumažinti grįžtamąjį nuostolį 3–6 dB, sumažinti tarppakopinius atspindžius, slopinti savaiminius virpesius ir pagerinti tarppakopių izoliaciją.

20W 500-7300MHz itin plačiajuosčio galios stiprintuvo specifikacija (TC=25℃)

Nr.	Aprašymas	Simbolis	Min	Tip		Maks	Vienetas	Pastaba
1.	Veikimo dažnis	BW	500			7300	MHz
2.	Įvesties galia	Smeigtukas		0			dBm
3.	Išėjimo galia CW	Psat	42.5	43		44	dBm	Nepertraukiama banga
4.	Galios padidėjimas	Gp		43			dBm	@ Pin = 0 dBm
5.	Galios padidėjimo plokštumas	△Gp		±1,5			dB	@ Pin = 0 dBm
6.	Įvesties grąžinimo praradimas	S11		-15			dB
7.	Darbinė įtampa	Vdc	24	30		36	V
8.	Dabartinis suvartojimas	A		2		3	A	@ Pout = 10 ~ 15 W
9.	RF jungties įvestis		SMA, Moteris
10.	RF jungties išvestis		SMA, Moteris
11.	Svoris			0.278		0.3	Kg
12.	Ilgis * Plotis * Aukštis		1056020			mm
13.	Maksimali įvesties galia	PinMax	≤10			dBm

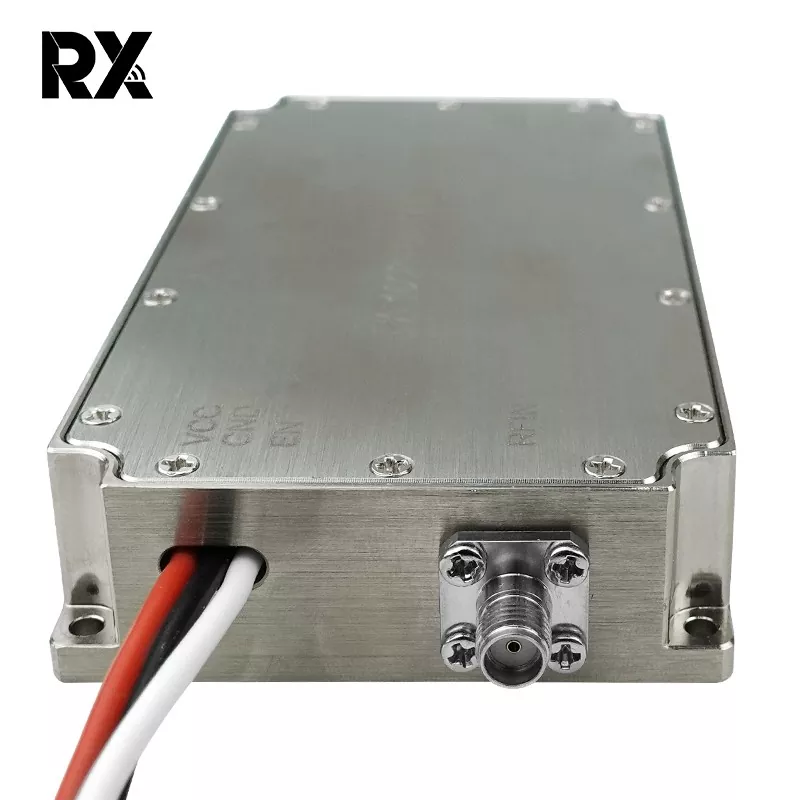

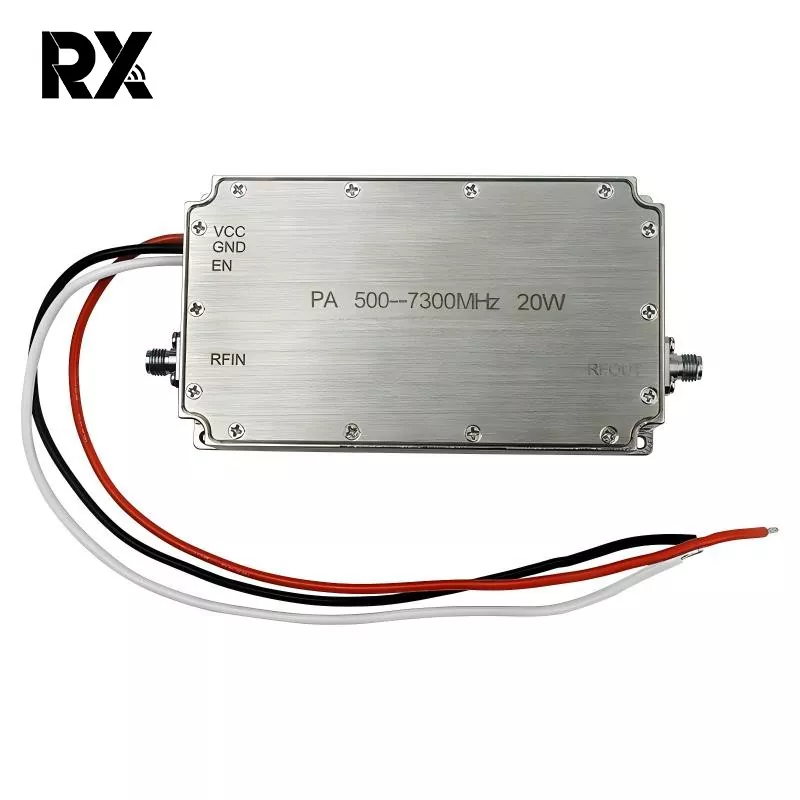

14.	Sąsajos apibrėžimas	VDD	A1		24Vdc
		GND	A2		Žemė
		Įgalinti	1		5V ~ Vdd: ĮJUNGTA 0V:IŠJUNGTA
	Bendras matmuo	Pastaba: 1、 Bendrieji matmenys skirti tik nuorodai； 2、 Dydis gali būti atitinkamai padidintas arba sumažintas pagal kliento reikalavimus； 3、 Įvesties sąsajos, išvesties sąsajos ir maitinimo šaltinio sąsajos padėtis gali būti keičiama pagal faktinius klientų poreikius；
	Bendras matmuo

Veikimo kreivės (faktiniai išmatuoti mėginiai, 25 °C, 28 V)

Dažnis	įvestis	24V			30V			36V
(MHz)	(dBm)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04 %	41.39	1.58	29,06 %	42.6	1.74	34,86 %
600	0	40.9	1.3	39,43 %	42.65	1.52	40,37 %	43.95	1.78	46,50 %
700	0	40.99	1.33	39,35 %	42.89	1.55	41,84 %	44.1	1.85	46,31 %
800	0	41.3	1.4	40,15 %	43.23	1.62	43,29 %	44.7	1.79	54,96 %
900	0	41.4	1.5	38,34 %	43.35	1.71	42,16 %	44.85	1.91	53,31 %
1000	0	41.4	1.52	37,84 %	43.38	1.74	41,72 %	44.87	1.94	52,73 %
1100	0	41.8	1.62	38,93 %	43.67	1.84	42,18 %	45	2.02	52,18 %
1200	0	41.88	171	0,38 %	43.6	1.92	39,77 %	44.75	2.07	48,07 %
1300	0	41.8	1.75	36,04 %	43.52	1.98	37,86 %	44.66	2.136	45,63 %
1400	0	41.76	1.69	36,97 %	43.43	1.9	38,65 %	44.63	2.059	47,01 %
1500	0	41.65	1.66	36,70 %	43.23	1.85	37,91 %	44.31	1.97	45,65 %
1600	0	42	1.71	38,62 %	43.61	1.92	39,86 %	44.6	2.038	47,17 %
1700	0	41.88	1.73	37,13 %	43.45	1.95	37,83 %	44.4	2.06	44,57 %
1800	0	41.75	1.73	36,04 %	43.34	1.98	36,33 %	44.33	2.1	43,02 %
1900	0	42	1.74	37,95 %	43.57	1.95	38,89 %	44.6	2.1	45,78 %
2000	0	42.3	1.81	39,09 %	43.96	2.06	40,27 %	44.89	2.26	45,47 %
2100	0	42.4	1.83	39,57 %	44	2.11	39,68 %	44.93	2.33	44,52 %
2200	0	42.3	1.78	39,75 %	43.84	2	40,35 %	44.82	2.24	45,15 %
2300	0	42.4	1.88	38,52 %	43.96	2.02	41,07 %	44.88	2.22	46,19 %
2400	0	42.4	2	36,20 %	44	2.16	38,76 %	44.69	2.39	41,07 %
2500	0	42.4	2.12	34,15 %	43.9	2.38	34,38 %	44.56	2.7	35,28 %
2600	0	42.2	2.15	32,16 %	43.6	2.39	31,95 %	44.1	3	28,56 %
2700	0	42.3	2.15	32,91 %	43.94	2.72	30,36 %	44.7	3.16	31,13 %
2800	0	42.2	2.04	33,90 %	43.96	2.55	32,53 %	44.83	2.96	34,24 %
2900	0	41.9	1.99	32,43 %	43.71	2.39	32,77 %	44.68	2.7	36,27 %
3000	0	42.2	1.94	35,64 %	43.97	2.25	36,96 %	45.11	2.46	43,95 %
3100	0	41.85	1.97	32,38 %	43.66	2.17	35,68 %	44.68	2.29	42,76 %
3200	0	41.95	2	32,64 %	43.7	2.3	33,97 %	44.81	2.24	45,04 %
3300	0	41.88	2.15	29,88 %	43.58	2.38	31,94 %	44.66	2.2	44,31 %
3400	0	41.74	2.18	28,53 %	43.54	2.42	31,12 %	44.64	2.3	42,18 %
3500	0	41.42	2	28,89 %	43.28	2.43	29,19 %	44.34	2.44	37,11 %
3600	0	41.22	2	27,59 %	43.17	2.44	28,35 %	44.31	2.52	35,68 %
3700	0	40.92	2	25,75 %	42.88	2.34	27,65 %	44	2.62	31,96 %
3800	0	40.79	2.17	23,03 %	42.51	2.43	24,45 %	43.63	2.52	30,51 %
3900	0	41.15	2.15	25,26 %	42.8	2.43	26,14 %	43.84	2.52	32,02 %
4000	0	41.58	2.09	28,68 %	43.1	2.41	28,24 %	44.11	2.59	33,16 %
4100	0	41.72	2.04	30,35 %	43.52	2.39	31,37 %	44.1	2.59	33,08 %
4200	0	41.8	1.88	33,55 %	43.22	2.22	31,52 %	44.1	2.57	33,34 %
4300	0	42.13	1.92	35,44 %	43.59	2.21	34,47 %	44.4	2.58	35,58 %
4400	0	41.87	1.97	32,53 %	43.38	2.2	33,00 %	44.26	2.45	36,28 %
4500	0	41.73	2	31,03 %	43.31	2.19	32,62 %	44.2	2.47	35,50 %
4600	0	40.96	2	25,99 %	42.77	2.18	28,93 %	43.73	2.48	31,73 %
4700	0	40.49	2.01	23,21 %	42.3	2.1	26,96 %	43.35	2.43	29,67 %
4800	0	41.18	1.98	27,61 %	42.9	2.14	30,37 %	44.1	2.36	36,31 %
4900	0	40.46	2	23,16 %	42.23	2.15	25,91 %	43.4	2.22	32,85 %
5000	0	40.91	2	25,69 %	42.6	2.13	28,48 %	43.83	2.25	35,78 %
5100	0	40.64	2.14	22,56 %	42.3	2.25	25,16 %	43.52	2.23	33,62 %
5200	0	40.78	2.25	22,16 %	42.44	2.42	24,16 %	43.63	2.35	32,72 %
5300	0	40.91	2.21	23,25 %	42.52	2.41	24,71 %	43.65	2.52	30,65 %
5400	0	40.92	2.32	22,20 %	42.57	2.54	23,72 %	43.64	2.52	30,58 %
5500	0	41.28	2.32	24,12 %	42.91	2.53	25,75 %	43.87	2.64	30,78 %
5600	0	41.31	2.32	24,28 %	43	2.52	26,39 %	44.04	2.62	32,25 %
5700	0	41.51	2.34	25,21 %	43.28	2.55	27,82 %	44.27	2.64	33,75 %
5800	0	41.62	2.35	25,75 %	43.3	2.57	27,73 %	44.26	2.67	33,29 %
5900	0	41.13	2.32	23,30 %	42.9	2.49	26,10 %	43.92	2.58	31,86 %
6000	0	41.27	2.33	23,96 %	43	2.5	26,60 %	43.03	2.57	26,06 %
6100	0	41.11	2.35	22,89 %	42.78	2.51	25,19 %	43.75	2.58	30,64 %
6200	0	40.64	2.28	21,18 %	42.23	2.45	22,74 %	43.14	2.49	27,59 %
6300	0	41.15	2.24	24,24 %	42.71	2.41	25,81 %	43.54	2.46	30,62 %
6400	0	41.06	2.2	24,17 %	42.71	2.38	26,14 %	43.33	2.46	29,17 %
6500	0	40.67	2.18	22,30 %	42.27	2.34	24,02 %	43.11	2.43	28,07 %
6600	0	40.67	2.2	22,10 %	42.29	2.37	23,83 %	43.17	2.49	27,78 %
6700	0	40.62	2.18	22,05 %	42.33	2.35	24,26 %	43.19	2.49	27,90 %
6800	0	40.95	2.2	23,57 %	42.47	2.37	24,84 %	43.36	2.521	28,66 %
6900	0	40.66	2.15	22,56 %	42.28	2.35	23,98 %	43.18	2.53	27,40 %
7000	0	41.28	2.12	26,39 %	42.91	2.34	27,84 %	43.75	2.51	31,49 %
7100	0	40.73	2.04	24,16 %	42.34	2.27	25,17 %	43.42	2.45	29,90 %
7200	0	41.15	1.98	27,42 %	42.85	2.52	25,50 %	43.92	2.39	34,39 %
7300	0	41	1.88	27,90 %	42.74	2.12	29,55 %	43.68	2.31	33,67 %
