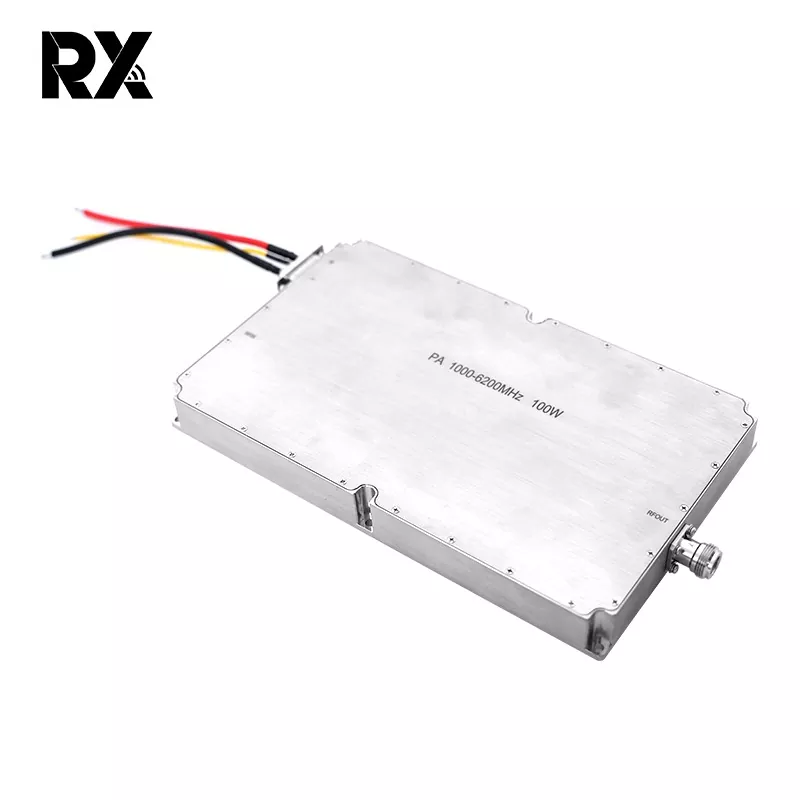

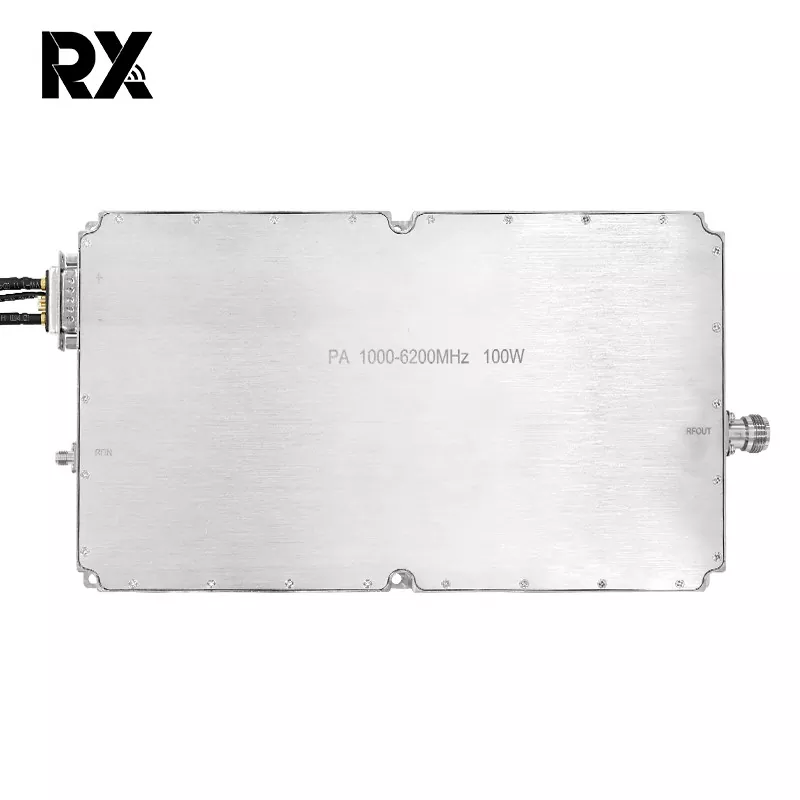

Itin plačiajuostis 1000–6000 MHz didelės galios 100 W galios stiprintuvas

Itin plačiajuostis 1000–6000 MHz didelės galios 100 W galios stiprintuvas yra RF modulis. Vienas modulis gali apimti 1–6 GHz, todėl nebereikia tradicinių kelių juostų perjungimo grandinių, o tai žymiai sumažina sistemos dydį ir sudėtingumą. Tinka scenarijams, susijusiems su dažnio judrumu, dažnio šuoliavimu arba plačiajuosčio ryšio trikdžiais.

Siųsti užklausą

Prekės aprašymas

Itin plačiajuostis 1000–6000 MHz didelės galios 100 W galios stiprintuvas

Šis modulis naudoja GaN technologiją, pasiekdamas 30 % mažiau šilumos išsklaidymo nei LDMOS esant lygiavertei 100 W galiai, išgaunant tikrai didelę galią ir mažą šilumos išsklaidymą, taip prailginant modulio tarnavimo laiką. Be to, prie plokštės pridėjome apsaugą nuo temperatūros, apsaugą nuo apkrovos, apsaugą nuo viršįtampių ir apsaugą nuo viršįtampių, todėl nebereikia išorinių apsaugos funkcijų ir labai padidiname veiklos efektyvumą.

Skirtingai nuo įprastų siaurajuosčių dažnių, itin plačiajuosčiui (1000–6000 MHz) reikia aukštesnių techninių ir komponentų kokybės standartų, kad būtų pasiektos itin plačiajuostės, didelės galios ir didelio patikimumo charakteristikos. Itin plačiajuostis 1000-6000MHz 100W galios stiprintuvas demonstravo išskirtinį našumą šiuolaikinėse kelių juostų komunikacijose, EMC bandymuose, elektroninėje kovoje ir kovos su dronais sistemose.

1000-6200MHz100W galios stiprintuvo specifikacija (TC=25℃)

Nr.	Aprašymas	Simbolis	Min	Tip		Maks	Vienetas	Pastaba
1.	Veikimo dažnis	BW	1000			6200	MHz
2.	Įvesties galia	Smeigtukas		2			dBm
3.	Išėjimo galia CW	Psat	50.5	51		52.5	dBm	Nepertraukiama banga
4.	Galios padidėjimas	Gp	48.5	49		50.5	dBm	@ Pin = 2 dBm
5.	Galios padidėjimo plokštumas	△Gp		±1,5			dB	@ Pin = 2 dBm
6.	Įvesties grąžinimo praradimas	S11		-15			dB
7.	Darbinė įtampa	Vdc	28	28		32	V
8.	Dabartinis suvartojimas	A		17		21.5	A	@ Pout = 110 ~ 180 W
9.	RF jungties įvestis		SMA, Moteris

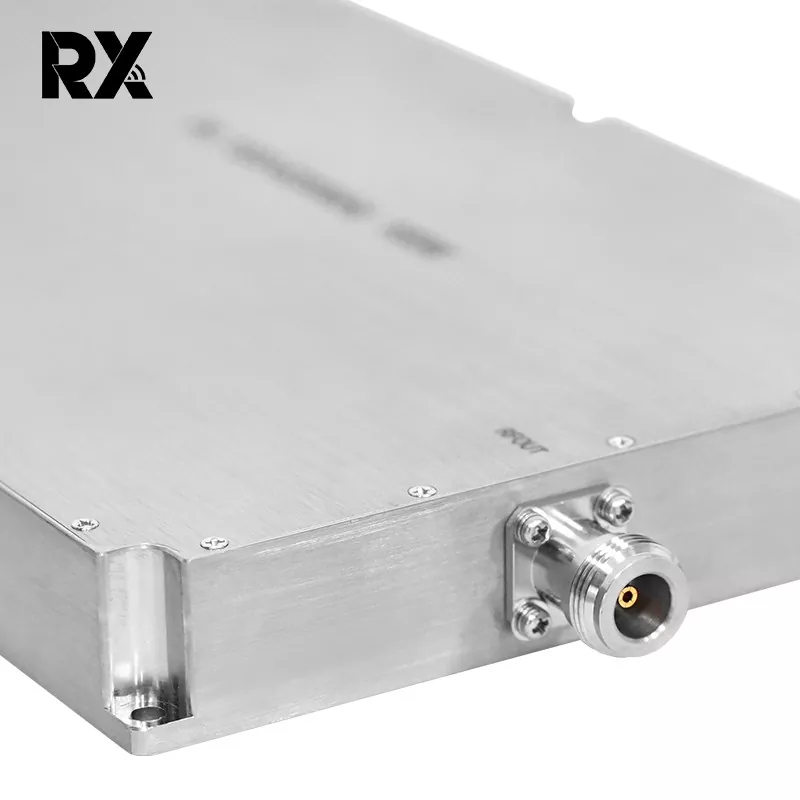

10.	RF jungties išvestis		N, moteris
11.	Svoris			1.9		2	Kg
12.	Ilgis * Plotis * Aukštis		25015025			mm
13.	Maksimali įvesties galia	PinMax	≤10			dBm

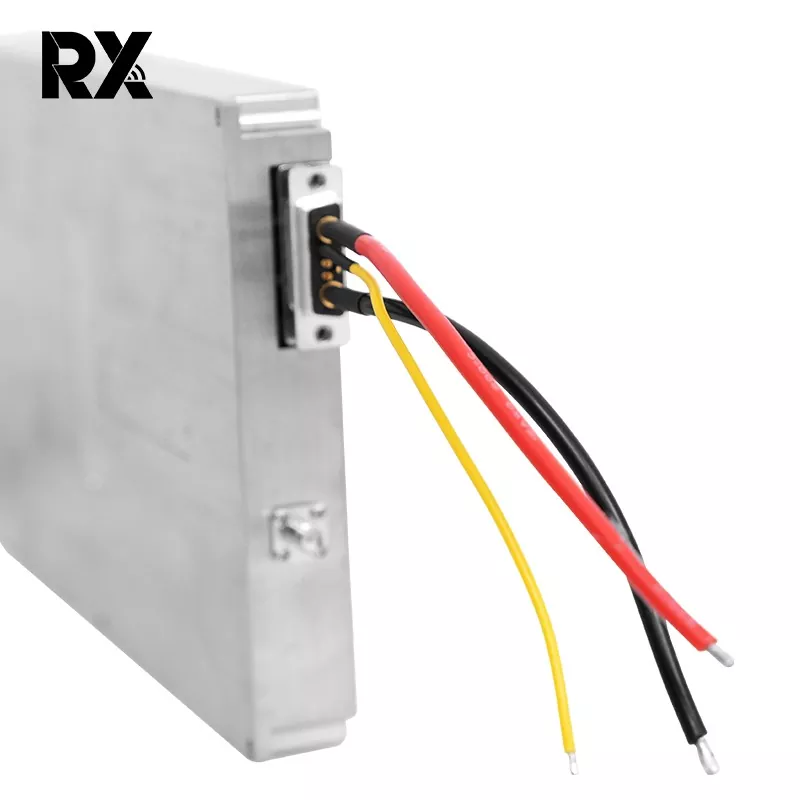

14.	Sąsajos apibrėžimas (7W2 moteris)	VDD	A1		28Vdc
		GND	A2		Žemė
		Apsauga nuo viršsrovių	2		Normalus veikimas: 0V Apsauga nuo viršsrovių: +5V			Apsauga nuo viršsrovių@25A
		Apsauga nuo perkaitimo	2		Normalus veikimas: 0V Apsauga nuo perkaitimo: +5V			Perteklinė temperatūra
		Įgalinti	3		5V ~ Vdd: ĮJUNGTA 0V:IŠJUNGTA			apsauga@100 ℃
		GND	4		Žemė
		valstybė	5		Normalus veikimas: 0V Valstybės apsauga: +5V
