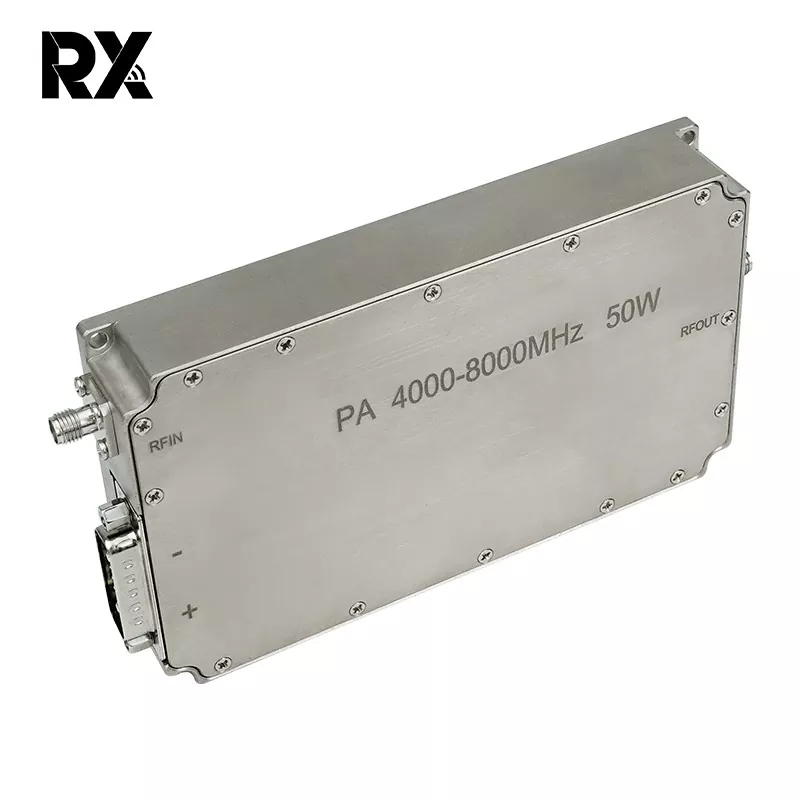

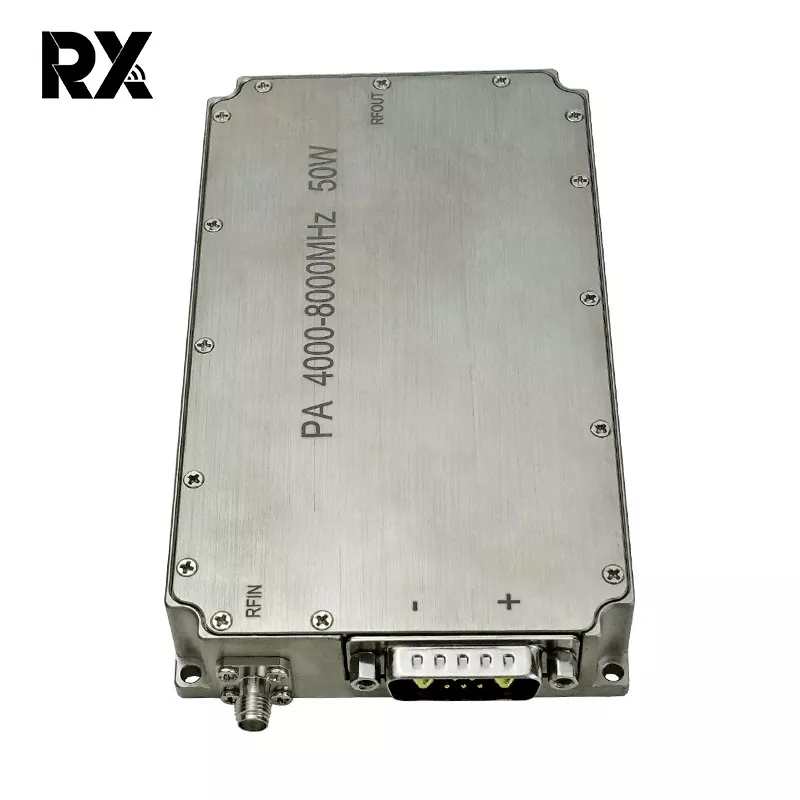

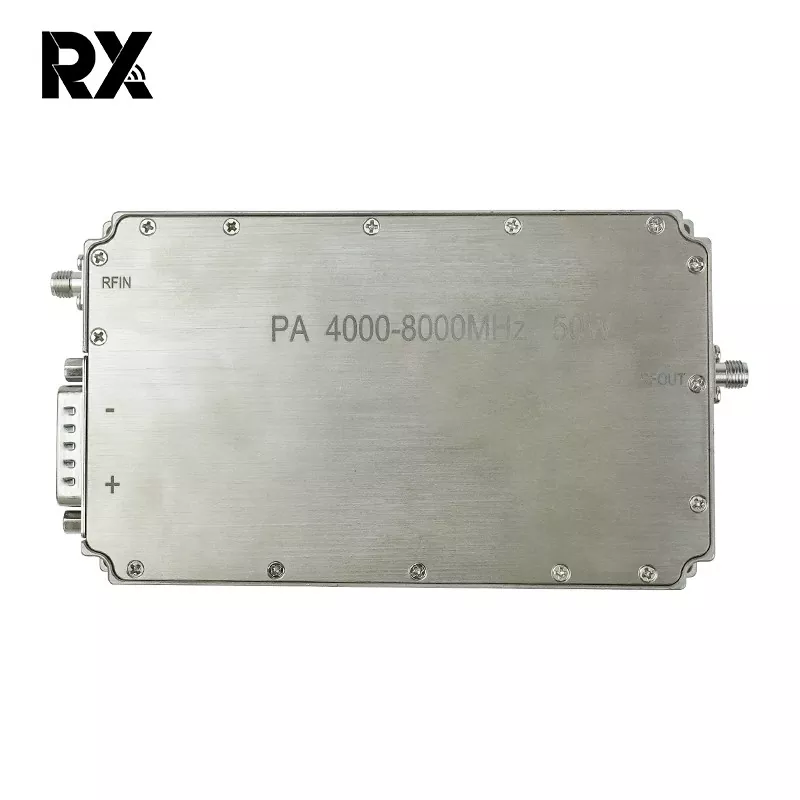

Itin plačiajuostė C juosta 4–8 GHz 50 W galios stiprintuvo RF sistema

Šis 50 W plačiajuosčio ryšio galios stiprintuvas yra didelio našumo RF modulis, sukurtas programoms, kurioms reikalinga tvirta išvesties galia nuo 4 GHz iki 8 GHz dažnių diapazone. Naudojant pažangią GaN (galio nitrido) technologiją, jis užtikrina didelį galios tankį, puikų efektyvumą ir patikimą tiesiškumą per platų momentinį dažnių juostos plotį. Stiprintuvas sukurtas taip, kad užtikrintų stabilumą, ilgaamžiškumą ir pastovų veikimą sudėtingoje aplinkoje.

Siųsti užklausą

Prekės aprašymas

Pagrindinės savybės

Plačiajuosčio ryšio našumas: sklandžiai veikia visame 4 GHz–8 GHz (C-Band) spektre, nereikalaujant juostos perjungimo.

Didelė išvesties galia: užtikrina įprastą 50 vatų (47 dBm) prisotintą išėjimo galią visoje juostoje.

Didelis stiprinimas: pasižymi tipišku mažu 50 dB (minimaliu) signalo stiprėjimu, užtikrinančiu efektyvų signalo stiprinimą iš mažos galios šaltinių.

Puikus stiprinimo tolygumas: išlaiko puikų stiprinimo plokštumą, paprastai ±1,5 dB visame dažnių diapazone, kad būtų vienodai veikiantis.

Didelis efektyvumas: turi didelio efektyvumo dizainą, paprastai pasiekiantį 30 % papildomos galios efektyvumo (PAE), sumažinant šiluminę apkrovą ir nuolatinės srovės energijos suvartojimą.

Tvirtas tiesinis našumas: siūlo aukštą 1 dB suspaudimo tašką (OP1 dB), paprastai > 47 dBm, palaikantį tiek tiesinį, tiek prisotintą stiprinimą įvairioms moduliavimo schemoms.

Integruota apsauga ir valdymas: apima visapusiškas saugos funkcijas: Apsaugą nuo atvirkštinės įtampos, išjungimą nuo perkaitimo ir išėjimo perkrovos / VSWR apsaugą. Standartinė analoginė sąsaja šališkumo valdymui, įjungimui/išjungimui (TTL) ir būsenos stebėjimui.

Šilumos valdymas: Sukurta su efektyvia pagrindo plokštės aušinimo sistema, užtikrinančia patikimą veikimą esant pilnos apkrovos sąlygoms. Darbinio korpuso temperatūros diapazonas: -40°C iki +85°C.

Tvirta konstrukcija: patalpinta tvirtoje, hermetiškai uždarytoje metalinėje pakuotėje, užtikrinančioje puikų ekranavimą ir atsparumą aplinkai, tinka kariniams, aviacijos ir pramonės reikmėms.

Nr.	Aprašymas	Simbolis	Min	Tip	Maks	Vienetas	Pastaba
1.	Veikimo dažnis	BW	4000		8000	MHz
2.	Įvesties galia	Smeigtukas		0		dBm
3.	Išėjimo galia CW	Psat	47	48.5	49.5	dBm	Nepertraukiama banga
4.	Galios padidėjimas	Gp	47		49.5	dBm	@ Pin = 0 dBm
5.	Galios padidėjimo plokštumas	△Gp		±1,5		dB	@ Pin = 0 dBm
6.	Mažas SignalGain	G	49	50.5	52	dB	@ Pin = -5 dBm
7.	Mažas SignalGain lygumas	△ G		±2		dB	@ Pin = -5 dBm
8.	Įvesties grąžinimo praradimas	S11		-15		dB
9.	Darbinė įtampa	Vdc	28	28	32	V
10.	Dabartinis suvartojimas	A		6	8	A	@ Pout = 50 ~ 90 W
11.	Darbinė temperatūra		-40 ℃ ~ + 50 ℃
12.	RF jungties įvestis		SMA, Moteris
13.	RF jungties išvestis		SMA, Moteris
14.	Svoris			0.439	0.50	Kg
15.	Ilgis * Plotis * Aukštis		1348022			mm
16.	Įvesties galia	PinMax	-5		5	dBm

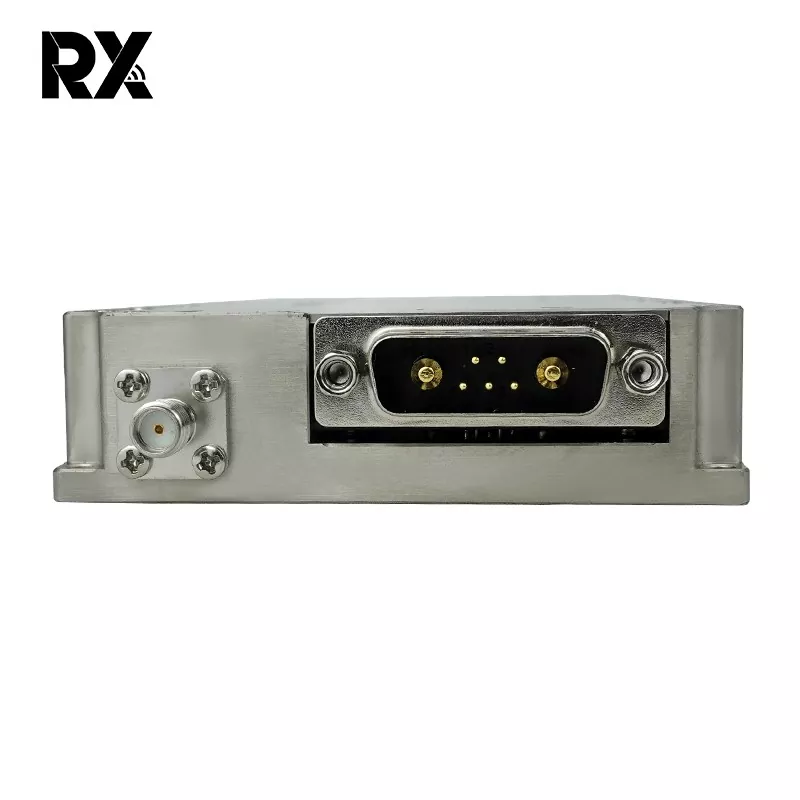

17.	Sąsajos apibrėžimas (7W2 moteris)	VDD	A1	Žemė
		GND	A2	28Vdc
		Dabartinis pojūtis	1	Analoginė įtampa, palyginti su modulio srove@100mV/A
		Temp Sense	2	Analoginė įtampa, palyginti su modulio temperatūra @ 10mV/℃
		Įgalinti	3	Stiprintuvo įjungimas			Stiprintuvo įjungimas: TTL Logic High (3,3 V) (Vidinis tempimas - žemas)
		GND	4	Žemė
	Bendras matmuo	Pastaba: 1、 Bendrieji matmenys skirti tik nuorodai； 2、 Dydis gali būti atitinkamai padidintas arba sumažintas pagal kliento reikalavimus； 3、 Įvesties sąsajos, išvesties sąsajos ir maitinimo šaltinio sąsajos padėtis gali būti keičiama pagal faktinius klientų poreikius；
